Công nghệ chân không được sử dụng để tạo lực nén đều lên toàn bộ laminate, loại bớt không khí và kiểm soát lượng nhựa trong kết cấu composite. Khi hệ thống được làm kín, bơm chân không rút không khí bên trong túi và áp suất khí quyển bên ngoài ép các lớp vật liệu sát vào khuôn. Hiệu quả của quy trình vì vậy không chỉ phụ thuộc vào công suất bơm, mà phụ thuộc vào toàn bộ hệ thống kín từ mặt khuôn, màng túi, băng keo làm kín, đầu nối, ống dẫn đến bẫy nhựa.
Vacuum bagging và vacuum infusion khác nhau như thế nào?
Trong vacuum bagging, nhựa thường đã được thấm vào vật liệu gia cường bằng phương pháp hand lay-up, prepreg hoặc một công đoạn khác trước khi đóng túi. Chân không có nhiệm vụ nén laminate, đẩy khí và nhựa dư ra lớp bleeder. Phương pháp này phù hợp khi cần cải thiện chất lượng so với đắp tay nhưng vẫn muốn giữ quy trình tương đối đơn giản.
Trong vacuum infusion, vật liệu gia cường được đặt khô trên khuôn rồi đóng kín hoàn toàn. Sau khi kiểm tra độ kín, chênh áp chân không kéo nhựa từ thùng cấp đi qua laminate đến đường hút. Infusion giúp kiểm soát tỷ lệ nhựa–sợi tốt hơn, giảm tiếp xúc trực tiếp với nhựa và phù hợp với các chi tiết lớn, nhưng yêu cầu thiết kế dòng chảy và kiểm soát thời gian gel chặt chẽ hơn.
Nguyên lý tạo lực nén
Chân không không “hút ép” laminate theo nghĩa cơ học; lực nén thực tế đến từ áp suất khí quyển bên ngoài túi. Ở mực nước biển, chênh áp lý thuyết tối đa xấp xỉ 1 bar. Trong sản xuất, mức chân không thực tế thấp hơn do tổn thất đường ống, độ cao, khả năng của bơm và độ kín hệ thống. Vì vậy, chỉ đọc đồng hồ tại bơm là chưa đủ; cần theo dõi chân không gần khuôn và kiểm tra khả năng giữ chân không sau khi cô lập bơm.
Cấu trúc các lớp vật tư
Trên khuôn đã xử lý chất tách khuôn, lớp gia cường được xếp theo thiết kế. Peel ply tạo bề mặt sạch và có độ nhám phù hợp cho công đoạn dán hoặc gia công tiếp theo. Release film kiểm soát sự đi qua của nhựa và giúp tách các lớp vật tư phụ. Infusion mesh phân phối nhựa nhanh trên bề mặt khi truyền nhựa; còn breather/bleeder tạo đường thoát khí và hấp thụ nhựa dư trong vacuum bagging. Màng vacuum bag và sealant tape tạo vỏ kín, trong khi spiral tube, đầu nối và ống dẫn phân phối nhựa hoặc thu khí tùy vị trí trong hệ thống.
Các vật tư này không thể thay thế tùy ý cho nhau. Chọn sai độ thấm của release film, dùng mesh quá nhanh hoặc bố trí breather không liên tục đều có thể gây vùng khô, dư nhựa, in dấu vật tư lên bề mặt hoặc khó tháo sau đóng rắn.

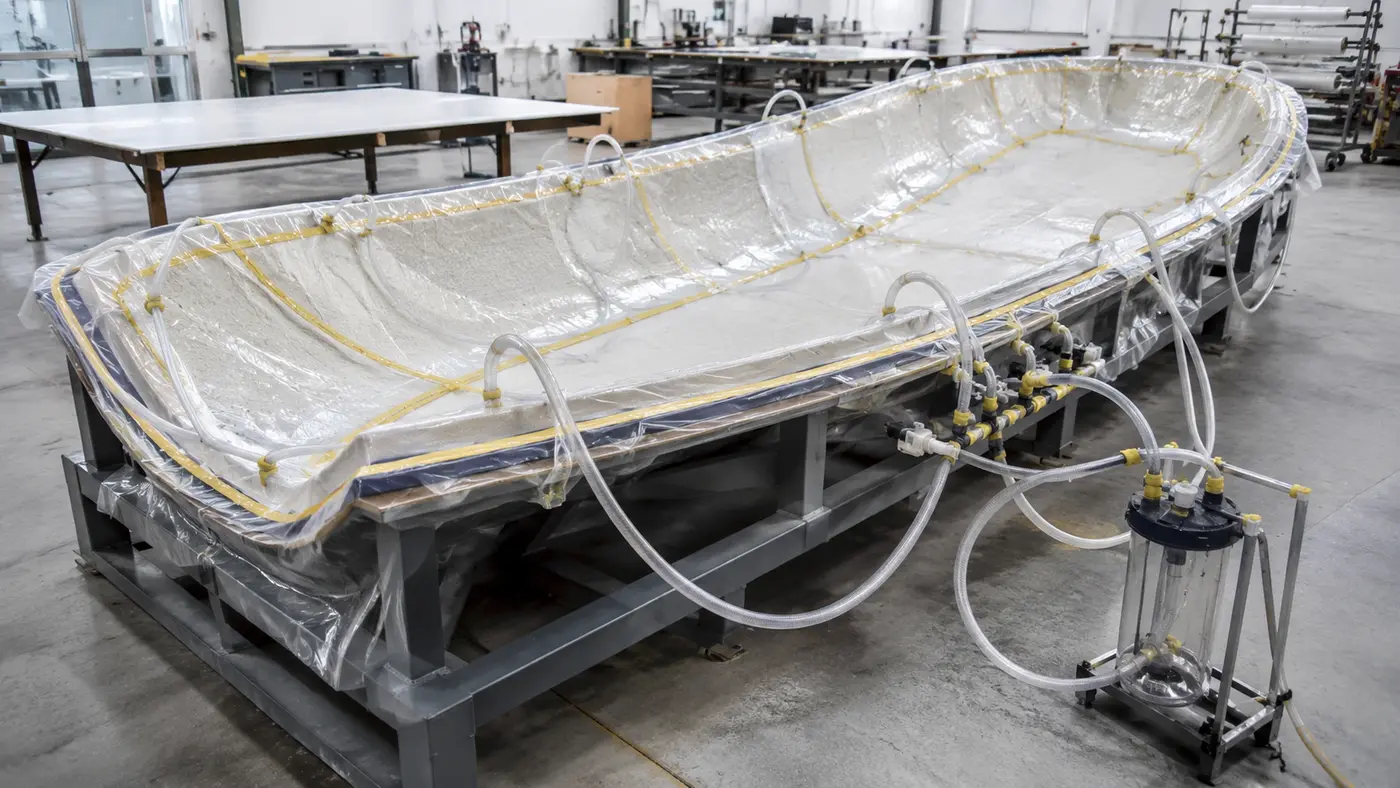

Quy trình vacuum infusion cơ bản
Quy trình bắt đầu bằng việc chuẩn bị khuôn sạch, xử lý sealer và chất tách khuôn phù hợp. Sau đó xếp vật liệu gia cường khô, peel ply, lưới dẫn nhựa và hệ thống ống cấp–hút theo thiết kế dòng chảy. Màng túi được dán kín bằng sealant tape, các nếp gấp dự phòng được tạo tại góc và vùng thay đổi hình học để màng không bị căng hoặc bridging.
Trước khi pha nhựa, hệ thống phải được hút ổn định và thực hiện leak test. Khi độ kín đạt yêu cầu, chuẩn bị lượng nhựa, kiểm soát nhiệt độ và bắt đầu truyền. Quan sát mặt nhựa di chuyển, tránh để đường hút nhận khí hoặc nhựa vào bơm. Sau khi laminate điền đầy, kẹp đường nhựa theo trình tự đã xác định và duy trì chân không đến khi hệ nhựa đủ gel hoặc đóng rắn theo yêu cầu kỹ thuật.
Thiết kế dòng chảy và thời gian làm việc của nhựa
Nhựa phải điền đầy toàn bộ laminate trước khi độ nhớt tăng cao hoặc bắt đầu gel. Tốc độ dòng phụ thuộc vào độ nhớt nhựa, nhiệt độ, độ thấm của vật liệu gia cường, chiều dày laminate, loại infusion mesh và khoảng cách giữa đường cấp với đường hút. Mở quá nhiều đường nhựa cùng lúc có thể tạo mặt dòng không kiểm soát; đặt đường hút quá gần đường cấp có thể gây “đi tắt”, khiến nhựa tới đường hút trong khi vùng khác vẫn còn khô.
Với chi tiết lớn hoặc hình học phức tạp, nên thực hiện thử nghiệm trên mẫu đại diện và ghi lại thời gian điền đầy, nhiệt độ nhựa, nhiệt độ khuôn, thời gian gel và lượng nhựa tiêu thụ. Dữ liệu thực tế này đáng tin cậy hơn việc chỉ dựa vào sơ đồ chung.
Leak test trước khi truyền nhựa
Rò rỉ là nguyên nhân phổ biến nhất gây bọt khí và vùng khô. Sau khi đạt mức chân không mục tiêu, cô lập khuôn khỏi bơm và theo dõi mức suy giảm trong một khoảng thời gian cố định theo tiêu chuẩn nội bộ. Nếu chân không giảm nhanh, kiểm tra lần lượt mép sealant tape, nếp gấp màng, đầu nối, van, ống dẫn và bề mặt khuôn. Không nên dùng nhựa để “tự bịt” một hệ thống đang rò, vì lỗi thường xuất hiện trở lại trong giai đoạn đóng rắn.
Các lỗi thường gặp và nguyên nhân
Vùng khô thường liên quan đến dòng nhựa bị chặn, mesh kết thúc quá sớm, vật liệu bị nén quá chặt hoặc nhựa gel trước khi điền đầy. Bọt khí có thể đến từ rò rỉ, khí hòa tan trong nhựa, thao tác trộn mạnh hoặc mặt dòng nhựa bị chia cắt. Laminate quá nhiều nhựa thường do mức nén thấp hoặc cấu trúc lớp phụ không phù hợp; ngược lại, laminate thiếu nhựa có thể do kẹp đường cấp quá sớm hoặc lượng nhựa dự phòng không đủ. Bridging tại góc làm màng không ép sát laminate, tạo túi nhựa và vùng rỗng sau đóng rắn.
Khi nào nên chọn công nghệ chân không?
Vacuum bagging phù hợp khi doanh nghiệp muốn nâng chất lượng từ hand lay-up, giảm bọt khí và cải thiện độ đồng đều mà chưa cần chuyển hoàn toàn sang quy trình truyền nhựa. Vacuum infusion phù hợp hơn cho chi tiết diện tích lớn, yêu cầu tỷ lệ nhựa–sợi ổn định, bề mặt sạch và môi trường làm việc ít tiếp xúc nhựa. Lựa chọn cuối cùng cần dựa trên hình học sản phẩm, sản lượng, loại resin, vật liệu gia cường, thời gian chu kỳ và khả năng kiểm soát quy trình tại xưởng.
